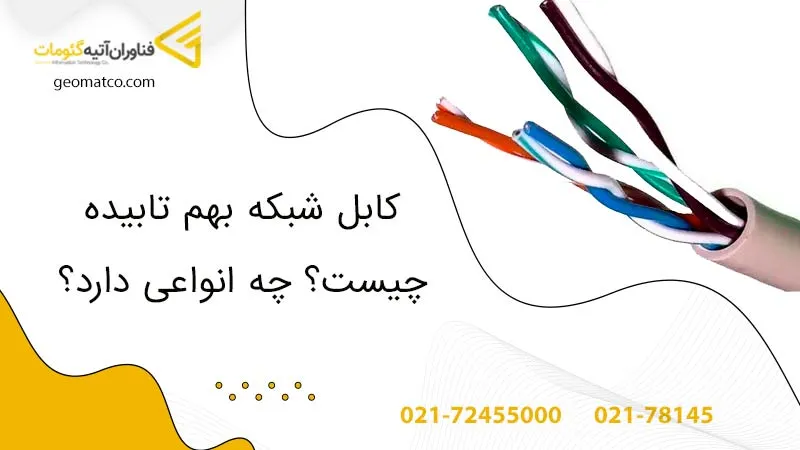

کابل شبکه بهم تابیده چیست
  • در دنیای پرسرعت ارتباطات و فناوری اطلاعات، کابل‌های شبکه بهم تابیده نقش کلیدی را ایفا می‌کنند. اما کابل شبکه بهم تابیده چیست؟ و چرا این نوع کابل‌ها به این اندازه اهمیت دارند؟ این مقدمه به شما کمک می‌کند تا درکی عمیق‌تر از ماهیت و کاربردهای کابل‌های شبکه بهم تابیده داشته باشید.

    کابل‌های شبکه بهم تابیده، که اغلب به عنوان کابل‌های Ethernet شناخته می‌شوند، به طور خاص برای انتقال داده‌ها در شبکه‌های کامپیوتری طراحی شده‌اند. این کابل‌ها از چندین جفت سیم مسی تشکیل شده‌اند که به شکل خاصی به دور یکدیگر پیچیده شده‌اند. این پیچش، که ویژگی اصلی این نوع کابل‌هاست، باعث می‌شود تا از تداخل سیگنال‌ها و کاهش اختلالات الکترومغناطیسی جلوگیری شود.

    در گذشته در مقاله‌ی دیگری به طور مفصل درباره اینکه کابل شبکه چیست؛ صحبت کردیم اما در این مقاله قصد داریم به نوع خاصی از کابل‌های شبکه به نام کابل بهم تابیده بپردازیم و به اهمیت آن در شبکه‌های مدرن، ویژگی‌ها و کاربردهای آن‌ها نگاهی بیندازیم. این کابل‌ها نه تنها برای اتصال دستگاه‌های مختلف مانند کامپیوترها، سوئیچ‌ها و روترها به یکدیگر استفاده می‌شوند، بلکه در ارائه‌ی پایداری و سرعت بالا در انتقال داده‌ها نیز نقش حیاتی دارند. این موضوع به‌ویژه در محیط‌هایی که نیاز به انتقال داده‌های حجیم و با سرعت بالا دارند، از اهمیت بیشتری برخوردار است.

    شخصی که تعدادی کابل شبکه را در دست خود نگه داشته است

    کابل های لن

    کابل شبکه بهم تابیده چیست؟

    کابل شبکه بهم تابیده چیست و چرا در شبکه‌های مدرن اینقدر اهمیت دارد؟ کابل شبکه بهم تابیده یکی از متداول‌ترین و مهم‌ترین اجزای زیرساخت شبکه در هر محیط کسب‌وکاری یا خانگی است. این کابل‌ها، که اغلب به عنوان کابل‌های Ethernet شناخته می‌شوند، به طور خاص برای حمایت از سرعت‌های بالای انتقال داده طراحی شده‌اند.

    کابل شبکه بهم تابیده از چهار جفت سیم مسی تابیده ساخته شده که هر جفت برای کاهش تداخل الکترومغناطیسی به دور یکدیگر پیچیده شده‌اند. این طراحی خاص کمک می‌کند تا سیگنال‌های الکتریکی با کمترین اختلال و تداخل انتقال یابند، که برای حفظ کیفیت سیگنال در طولانی‌ترین فاصله‌ها حیاتی است.

    درک کابل شبکه بهم تابیده می‌تواند به شما در انتخاب صحیح تجهیزات برای نیازهای شبکه‌ی خود کمک کند. این کابل‌ها در انواع مختلفی با توجه به نیازهای محیطی و بودجه موجود طراحی و تولید می‌شوند. انتخاب درست کابل‌های شبکه می‌تواند تأثیر زیادی در عملکرد کلی شبکه شما داشته باشد.

    علت به هم تابیدگی کابل های شبکه

    علت به هم تابیدگی کابل‌های شبکه چیست و چرا این ویژگی در کابل‌های شبکه به این اندازه مهم است؟ کابل شبکه بهم تابیده به چه معناست؟ و چگونه تابیدگی سیم‌ها به بهبود عملکرد کمک می‌کند؟

    کابل‌های شبکه بهم تابیده برای کاهش تداخل الکترومغناطیسی (EMI) و تداخل رادیویی (RFI) طراحی شده‌اند. این تداخلات می‌توانند به‌طور جدی بر کیفیت انتقال داده‌ها تأثیر بگذارند. در کابل‌های بهم تابیده، جفت‌های سیمی به گونه‌ای پیچیده می‌شوند که اثرات منفی تداخلات الکترومغناطیسی را کاهش می‌دهند. این پیچش باعث می‌شود که سیم‌ها در برابر تداخلات خارجی مقاوم‌تر باشند و بنابراین، اطلاعات با کیفیت بالاتری منتقل شوند.

    درک علت به هم تابیدگی کابل‌های شبکه کمک می‌کند تا اهمیت خرید کابل شبکه مناسب برای شبکه‌های خاص را بهتر درک کنیم.  این کابل‌ها در محیط‌هایی که دارای سطوح بالایی از تداخلات الکترومغناطیسی هستند، مانند کارخانه‌ها یا دفاتر شلوغ، بسیار مفید هستند. از آنجا که هر جفت سیم به خوبی از هم محافظت می‌شوند، کابل‌های شبکه بهم تابیده می‌توانند اطلاعات را با حداقل تداخل و اختلال انتقال دهند. این ویژگی برای اطمینان از عملکرد قابل اعتماد شبکه در شرایط سخت ضروری است.

    اتصال کابل به پورت های مربوطه برای انتقال داده

    انتقال اطلاعات از طریق اتصال کابل ها به پورت دستگاه

    مزایای کابل شبکه بهم تابیده چیست؟

    بررسی مزایای این کابل برای درک اینکه کابل شبکه بهم تابیده چیست و چگونه می‌تواند به بهبود شبکه‌های ما کمک کند؛ اهمیت دارد. این کابل‌ها، به دلیل طراحی منحصر به فرد خود، مزایای چشمگیری را برای هر شبکه‌ای به ارمغان می‌آورند.

    یکی از بزرگترین مزایای کابل‌های شبکه بهم تابیده کاهش تداخلات الکترومغناطیسی است. با تابیده شدن سیم‌ها به دور یکدیگر، این کابل‌ها می‌توانند تداخلات خارجی را که می‌توانند کیفیت سیگنال را کاهش دهند، به حداقل برسانند. این ویژگی برای حفظ کیفیت و پایداری انتقال داده در محیط‌های پر سر و صدا و شلوغ حیاتی است.

    دومین مزیت، افزایش پهنای باند و کارایی انتقال داده است. این کابل‌ها با کاهش اختلالات می‌توانند داده‌ها را با سرعت‌های بالاتر و بدون افت کیفیت منتقل کنند.

    همچنین، کابل‌های شبکه بهم تابیده انعطاف‌پذیری بیشتری را در طراحی و راه اندازی شبکه فراهم می‌کنند. این کابل‌ها در طول‌ها و مشخصات مختلف موجود هستند که به مدیران شبکه اجازه می‌دهد تا شبکه‌های خود را با توجه به نیازهای محیطی و عملکردی خاص تنظیم کنند.

    در نهایت، کابل‌های شبکه بهم تابیده به دلیل دوام و مقاومت بالا در برابر فرسودگی و آسیب‌های فیزیکی، انتخاب عالی برای محیط‌هایی با تقاضاهای بالا هستند. این کابل‌ها می‌توانند در برابر شرایط سخت محیطی مانند حرارت، رطوبت و فشار فیزیکی مقاومت کنند.

    معایب کابل شبکه بهم تابیده چیست؟

    هر چند کابل شبکه بهم تابیده مزایای بسیاری دارد، اما مهم است که معایب آن‌ها را نیز درک کنیم.  یکی از اصلی‌ترین معایب کابل‌های شبکه بهم تابیده، هزینه آن‌ها است. به دلیل طراحی پیچیده و مواد با کیفیت بالا موردنیاز برای تولید آن‌ها، این کابل‌ها معمولاً گران‌تر از سایر انواع کابل‌های شبکه هستند. این امر می‌تواند برای کسب‌وکارهای کوچک یا پروژه‌های با بودجه محدود یک چالش باشد.

    علاوه بر این، کابل‌های شبکه بهم تابیده ممکن است در برخی موارد کمتر انعطاف‌پذیر باشند. به دلیل پیچش سیم‌ها، این کابل‌ها ممکن است نسبت به سایر انواع کابل‌ها سفت‌تر و سخت‌تر برای کار باشند، به‌خصوص در فضاهای تنگ و محدود.

    همچنین، در محیط‌هایی که نیاز به انتقال داده‌ها در فاصله‌های بسیار طولانی است، کابل‌های بهم تابیده ممکن است کارآمد نباشند. این محدودیت در فاصله انتقال می‌تواند مانعی برای استفاده از این نوع کابل در پروژه‌های خاص باشد.

    دو نوع از کابل های شبکه بهم تابیده

    دو مدل از کابل های بهم تابیده

    انواع کابل شبکه بهم تابیده

    کابل شبکه بهم تابیده چیست و چه انواعی دارد؟ شناخت انواع مختلف کابل‌های شبکه بهم تابیده برای انتخاب صحیح و متناسب با نیازهای خاص هر شبکه حیاتی است. این کابل‌ها در دسته‌بندی‌های مختلفی بر اساس کیفیت، پهنای باند و محافظت در برابر تداخلات قرار می‌گیرند. این انواع شامل کابل‌های دسته 5 (Cat5), دسته 5e (Cat5e), دسته 6 (Cat6), و دسته 6a (Cat6a) است. هر دسته دارای ویژگی‌های خاص خود است که آن‌ها را برای کاربردهای متفاوت مناسب می‌کند.

    چه تفاوت‌هایی میان این دسته‌بندی‌ها وجود دارد؟ به طور کلی، هرچه دسته‌بندی بالاتر باشد، پهنای باند و میزان حفاظت در برابر تداخلات نیز بیشتر است. برای مثال، کابل‌های Cat6 نسبت به Cat5e پهنای باند بیشتر و تداخل کمتری دارند. این موضوع آن‌ها را برای محیط‌هایی که نیازمند انتقال داده‌ها با حجم بالا هستند، ایده‌آل می‌سازد.

    انتخاب درست از میان انواع مختلف نه تنها به بهبود عملکرد شبکه کمک می‌کند، بلکه می‌تواند اطمینان حاصل کند که شبکه شما قادر به مقابله با نیازهای آتی خواهد بود. در نهایت، درک کامل انواع مختلف آن، به شما امکان می‌دهد تا بهترین تصمیم را برای شبکه خود بگیرید.

    کابل زوج بهم تابیده بدون روکش

    این نوع کابل‌ها در شرایط خاصی کاربرد دارند و ویژگی‌های منحصر به فردی را ارائه می‌دهند. کابل‌های زوج بهم تابیده بدون روکش، همانطور که از نامشان پیداست، فاقد هرگونه روکش بیرونی هستند. این ویژگی آن‌ها را برای استفاده در محیط‌های داخلی که نیاز به حفاظت کمتری دارند، مناسب می‌سازد. بدون وجود روکش بیرونی، این کابل‌ها انعطاف‌پذیری بیشتری داشته و نصب آن‌ها آسان‌تر است.

    به عبارتی این کابل‌ها برای کاربردهایی مناسب هستند که نیاز به انعطاف‌پذیری بیشتر و وزن کمتر دارند. با این حال، نبود روکش بیرونی به این معناست که آن‌ها در برابر عوامل محیطی مانند رطوبت، گرد و غبار و تداخلات فیزیکی کمتر محافظت شده‌اند.

    کابل زوج بهم تابیده روکش دار

    کابل‌های زوج بهم تابیده با روکش، با یک لایه محافظ بیرونی از جنس PVC یا مواد مشابه پوشیده شده‌اند. این روکش نه تنها به حفاظت فیزیکی کابل در برابر آسیب‌های محیطی کمک می‌کند، بلکه مقاومت آن را در برابر تداخلات الکترومغناطیسی افزایش می‌دهد.  کابل‌های روکش دار، به ویژه برای استفاده در محیط‌های خارجی یا شرایط سخت که در معرض عوامل آسیب‌رسان مانند رطوبت، دمای بالا یا پایین، و سایر تداخلات محیطی هستند، ایده‌آل هستند. این نوع کابل‌ها با ارائه یک لایه محافظتی اضافی، اطمینان حاصل می‌کنند که کیفیت انتقال داده حفظ شده و عمر کابل افزایش یابد.

    آشنایی با ساختار کابل های بهم تابیده

    ساختار داخلی کابل زوج سیم بهم تابیده

    ساختار کابل شبکه زوج بهم تابیده چیست؟

    درک ساختار کابل شبکه زوج بهم تابیده به ما کمک می‌کند تا بهتر دریابیم کابل شبکه بهم تابیده چیست و چگونه این کابل‌ها عملکرد بالایی را در شبکه‌های مدرن فراهم می‌کنند. ساختار این کابل‌ها شامل چندین جزء اصلی است که هر کدام نقش مهمی در کارایی و دوام کابل دارند.

    اولین جزء، مغزی کابل است که معمولاً از مس یا آلومینیوم با روکش مس ساخته شده است. این مغزی، اصلی‌ترین بخش برای انتقال سیگنال‌های الکتریکی است. کیفیت مواد به کار رفته در ساخت مغزی تأثیر زیادی بر روی کارایی و پایداری سیگنال دارد.

    دومین جزء، شیلد و فویل هستند که به عنوان لایه‌های محافظ عمل می‌کنند. این لایه‌ها از کابل در برابر تداخلات الکترومغناطیسی محافظت می‌کنند و به حفظ کیفیت سیگنال کمک می‌کنند.  روکش‌های PVC، PE، و LSZH بخش‌های بیرونی کابل را تشکیل می‌دهند. این روکش‌ها نه تنها به محافظت فیزیکی کابل کمک می‌کنند، بلکه خواص مختلفی مانند مقاومت در برابر آتش و مواد شیمیایی را نیز فراهم می‌آورند. علاوه بر این، کابل‌های زوج بهم تابیده ممکن است شامل cross web یا جداکننده‌های داخلی باشند که به جداسازی جفت‌های سیم و کاهش تداخل میان آن‌ها کمک می‌کنند.

    مغزی

    وقتی صحبت از کابل شبکه بهم تابیده می‌شود، درک جزئیات ساختاری آن، به خصوص مغزی کابل، بسیار مهم است. مغزی کابل، که به عنوان قلب کابل شناخته می‌شود، نقش اصلی را در انتقال سیگنال‌ها ایفا می‌کند.

    مغزی کابل‌های شبکه بهم تابیده معمولاً از سیم‌های مسی با کیفیت بالا ساخته شده‌اند. این سیم‌های مسی نقش حیاتی در انتقال سیگنال‌های الکتریکی دارند و بر کیفیت کلی انتقال داده‌ها تأثیرگذار هستند. انتخاب مس با کیفیت بالا برای مغزی کابل به معنای کاهش مقاومت الکتریکی و افزایش کارایی انتقال داده است.

    روکش pvc

    بررسی نقش روکش PVC در ساختار این کابل‌ها اهمیت دارد. روکش PVC، یکی از متداول‌ترین انواع روکش‌ها برای کابل‌های شبکه بهم تابیده، نقش حیاتی در محافظت فیزیکی و دوام کابل ایفا می‌کند. این روکش، که از پلاستیک مقاوم در برابر حرارت ساخته شده است، به کابل اجازه می‌دهد تا در شرایط مختلف محیطی مقاومت بیشتری داشته باشد. روکش PVC کابل‌های شبکه را در برابر ساییدگی، پارگی و آسیب‌های فیزیکی دیگر محافظت می‌کند، و همچنین در برابر مواد شیمیایی و تغییرات دمایی مقاومت نشان می‌دهد.

    روکش PVC به این معناست که کابل‌های شبکه بهم تابیده برای استفاده در محیط‌های داخلی و خارجی مناسب هستند و می‌توانند در برابر شرایط سخت‌تر محیطی دوام بیاورند. این مسئله در انتخاب کابل مناسب برای پروژه‌های خاص شبکه اهمیت زیادی دارد و باید هنگام تصمیم‌گیری در نظر گرفته شود.

    کابل شبکه با فویل

    کابل شبکه بهم تابیده همراه با فویل و شیلد

    شیلد و فویل

    در بررسی کابل شبکه بهم تابیده، شیلد و فویل به عنوان اجزای محافظتی کابل اهمیت بالایی دارند. این لایه‌های محافظتی در کابل‌های شبکه بهم تابیده برای جلوگیری از تداخلات الکترومغناطیسی و افزایش کیفیت انتقال داده‌ها حیاتی هستند.

    شیلد، که معمولاً از یک لایه فلزی یا فویل ساخته شده است، دور تا دور هسته کابل را می‌پوشاند. این لایه محافظتی کمک می‌کند تا سیگنال‌های الکتریکی درون کابل در برابر تداخلات الکترومغناطیسی خارجی محافظت شوند. فویل، که اغلب در کنار شیلد استفاده می‌شود، به عنوان یک سپر اضافی عمل کرده و از افزایش کیفیت سیگنال اطمینان حاصل می‌کند.

    این لایه‌های محافظتی نه تنها به حفظ کیفیت سیگنال در شبکه کمک می‌کنند، بلکه دوام و طول عمر کابل را نیز افزایش می‌دهند. بنابراین، هنگام انتخاب کابل مناسب برای شبکه‌تان، در نظر گرفتن وجود شیلد و فویل در ساختار کابل اهمیت دارد تا اطمینان حاصل شود که شبکه‌تان در برابر تداخلات محافظت شده و کارایی بالایی دارد.

    روکش pe

    روکش pe در کابل شبکه بهم تابیده چیست؟ روکش PE به دلیل خواص مقاومتی خود در برابر عوامل محیطی مختلف، برای محافظت کابل‌های شبکه بهم تابیده حائز اهمیت است. روکش PE، که از مواد پلاستیکی با دوام ساخته شده است، مقاومت بالایی در برابر رطوبت، حرارت و سایر شرایط آب و هوایی نامطلوب ارائه می‌دهد. این ویژگی‌ها کابل‌های شبکه بهم تابیده را برای استفاده در محیط‌های خارجی یا در شرایط سخت محیطی ایده‌آل می‌سازد.

    روکش PE همچنین به کابل انعطاف‌پذیری بیشتری می‌بخشد، که نصب آن‌ها را در مسیرهای پیچیده یا فضاهای محدود ساده‌تر می‌کند. با این حال، این انعطاف‌پذیری نباید با کاهش مقاومت کابل در برابر آسیب‌های فیزیکی اشتباه گرفته شود.

    روکش بیرونی

    روکش بیرونی نقش محافظتی عمده‌ای در کابل‌های شبکه بهم تابیده دارد و به حفاظت کلی کابل در برابر آسیب‌های محیطی کمک می‌کند. روکش بیرونی کابل‌ها معمولاً از مواد پلاستیکی مانند PVC یا PE ساخته می‌شود، که مقاومت کابل را در برابر عوامل خارجی مانند ساییدگی، رطوبت و تغییرات دما افزایش می‌دهد. این لایه از کابل در برابر آسیب‌های فیزیکی محافظت می‌کند و به حفظ عملکرد مطلوب کابل در طول زمان کمک می‌کند.

    اهمیت این روکش بیرونی در انتخاب کابل مناسب برای کاربردهای خاص شبکه نباید نادیده گرفته شود. برای مثال، در محیط‌های صنعتی یا خارجی که کابل‌ها در معرض شرایط سخت محیطی قرار دارند، انتخاب کابل با روکش بیرونی مقاوم اهمیت بیشتری دارد.

    cross web

    Cross Web، که به عنوان جداکننده درون کابل عمل می‌کند، نقش مهمی در حفظ ساختار و کاهش تداخل بین جفت‌های سیمی دارد. این جزء به حفظ فاصله منظم بین جفت‌های سیمی کمک کرده و از تداخل سیگنال‌های الکتریکی بین آن‌ها جلوگیری می‌کند. استفاده از Cross Web در کابل‌های شبکه بهم تابیده به افزایش کارایی و کاهش اختلالات سیگنال کمک می‌کند.

    روکش lszh

    روکش LSZH برای کابل‌های شبکه بهم تابیده در محیط‌هایی که نیاز به کاهش خطرات آتش‌سوزی و انتشار دود سمی وجود دارد، استفاده می‌شود. این نوع روکش به دلیل خواص کم دود و عاری از هالوژن خود، در محیط‌های داخلی مانند دفاتر، بیمارستان‌ها و مدارس ایده‌آل است. روکش LSZH در شرایط آتش‌سوزی دود کمتری تولید می‌کند و مواد سمی کمتری آزاد می‌کند، که این امر ایمنی افراد و تجهیزات را در چنین شرایطی افزایش می‌دهد.

    اتصال کابل ها به دستگاه مربوطه

    اتصال کابل شبکه به دستگاه

    سخن پایانی

    در پایان این بررسی جامع در مورد کابل شبکه بهم تابیده چیست، می‌توان گفت که این کابل‌ها نقش اساسی در عملکرد و پایداری شبکه‌های کامپیوتری دارند. کابل‌های شبکه بهم تابیده با طراحی خاص خود، که شامل جفت‌های سیمی بهم تابیده، لایه‌های محافظتی مختلف، و روکش‌های با کیفیت است، اطمینان حاصل می‌کنند که سیگنال‌های الکتریکی با کمترین تداخل و با بالاترین کیفیت ممکن منتقل شوند. این کابل‌ها برای انواع مختلف کاربردها از جمله استفاده در محیط‌های داخلی، خارجی، و صنعتی مناسب هستند و انتخاب درست نوع کابل می‌تواند تأثیر به سزایی در کارایی کلی شبکه داشته باشد.

    منبع: techtarget

    فناوران آتیه گئومات

    سوالات متداول

    • کابل شبکه بهم تابیده چیست و چه کاربردهایی دارد؟

    کابل شبکه بهم تابیده یک نوع کابل اترنت است که برای انتقال داده‌ها در شبکه‌های کامپیوتری استفاده می‌شود. این کابل‌ها در محیط‌های داخلی و خارجی برای اتصال دستگاه‌های مختلف شبکه مانند کامپیوترها، سوئیچ‌ها و روترها به کار برده می‌شوند.

    • چرا کابل‌های شبکه بهم تابیده برای شبکه‌های مدرن مهم هستند؟

    کابل‌های بهم تابیده به دلیل طراحی خاص خود که تداخلات سیگنال را کاهش می‌دهد، برای حفظ کیفیت بالای انتقال داده در شبکه‌های سریع و پیچیده امروزی اهمیت دارند.

    • چه تفاوتی بین کابل‌های شبکه بهم تابیده و سایر انواع کابل‌های شبکه وجود دارد؟

    تفاوت اصلی کابل‌های شبکه بهم تابیده در طراحی آن‌هاست که شامل جفت‌های سیمی بهم تابیده و لایه‌های محافظتی است. این طراحی به کاهش تداخلات و بهبود کیفیت انتقال داده کمک می‌کند.

    • چگونه می‌توان کابل شبکه بهم تابیده مناسبی را انتخاب کرد؟

    هنگام خرید کابل شبکه بهم تابیده، باید به نوع استفاده (داخلی یا خارجی)، طول مورد نیاز، و نوع روکش (مانند PVC یا LSZH) توجه کرد. همچنین باید نوع دسته‌بندی کابل (مانند Cat5, Cat6) را بر اساس نیازهای شبکه انتخاب کرد.
